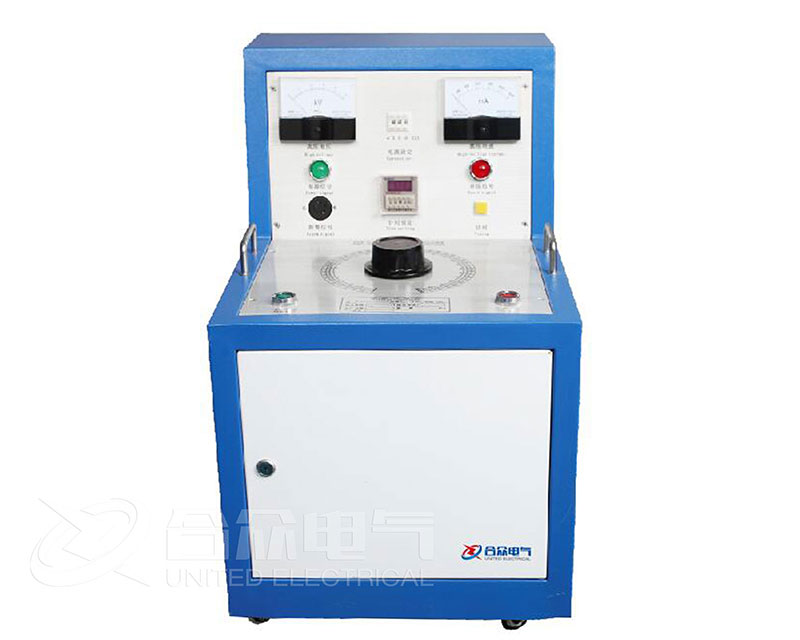

絕緣耐壓測試儀一般耐壓測試的狀況，隨測試電壓上升而增大，當測試電壓升到設定的電壓上限，并保持60s時，在這過程中被測物絕緣沒被擊穿，也就是，絕緣耐壓測試儀測試儀器將提示測試合格；反之，如果被測試物絕緣被擊穿，此時流經被測物和儀器的電流，絕緣耐壓測試儀將發出電流警報，表示測試不合格。

絕緣耐壓測試儀跳閘電流只是參考值而不是限定值，而的設定是為了判定絕緣是否被擊穿，只作為一種指針，測試電壓的設定才是限定指針。設定直接影響耐壓試驗的判定結果。若設定太小時，有可能把合格品誤判為不佳品;另外一種就是將設定太大，將不良品誤判為合格品。

除了一般測試會(huì )出現以外，以下幾種情形也會(huì )發生：

上限報警、短路、耐壓崩潰。

上限報警時，指漏電流超過了跳閘電流值(不符合工廠規定的上限電流限值)，或者是超出絕緣耐壓測試儀量程范圍，但這種情況被測物不一定是被高壓擊穿，只能說明漏電流超過參考值，需對產品做進一步的品質鑒定從而確定產品是否存在嚴重的**問題;當儀器提示短路時，則說明遠超過絕緣耐壓測試儀測量范圍，被測物外殼和L、N線有短路現象，存在嚴重的**問題，需認證檢查絕緣耐壓測試儀到被測物之間的連接是否出現了短路的現象，再對產品作重新測定;當出現耐壓崩潰時，此時絕緣已失效，產品已被高壓擊穿，必須對產品絕緣材料、品質重新確定。

下限電流的設定

生產線上的絕緣耐壓測試儀使用非常頻繁，特別是測試線、測試夾具等經常處于活動狀態，容易造成內部芯線斷裂開路，而且一般不易發現。只要回路中的任何一點有開路，則絕緣耐壓測試儀輸出的高壓就不能真正加到被測物上。這些原因都會(huì )造成在進行耐壓強度測試時，設定的高壓并沒有真正加到被測物上，自然此時流過被測物的電流幾乎為零，由于沒有超出絕緣耐壓測試儀上限的設定值，于是儀器就會(huì )給出試驗合格的提示，認為絕緣是合格的。但這種情況下的測試數據是不真實的。倘若此時的被測物恰好是絕緣性能存在缺陷，那么就會(huì )造成嚴重的誤判。

如何避免誤判的產生

在耐壓測試中，我們都是認為漏電流越小越好，因此很多的操作者都沒有對下限電流進行設定(一般出廠值設定為零)，如果出現上述的情況，就存在誤判的可能，這時合理地設定下限就能解決此種情況的發生。在耐壓儀不連接被測物的情況下進行空測，此時有一個很小的虛電流，我們只需將下限電流設定為較空測電流值稍高就可以了。

當測試回路出現開路(如操作人員未能連接好被測物或是測試線短裂等情況)，由于漏電流值小于下限設定，此時絕緣耐壓測試儀就會(huì )出現報警的提示。那么我們就要檢查一下是否測試線或是連接上出現開路的情況，從而確保產品測試的有效性。在作絕緣阻抗測試中，也同樣存在這樣的問題。對于一般產品而言，總是認為產品絕緣電阻越大越符合要求，但如果同樣出現絕緣耐壓測試儀與被測物之間開路的現象，那么也會(huì )存在同樣的誤判現象。這時我們就可以通過設定絕緣阻抗上限值來避免這種情況的發生。

絕緣耐壓測試儀報警所提示的情況如何判定

一臺功能完善的絕緣耐壓測試儀，要提供操作者充分的信息，當儀器報警時，可以快速提供一些接近真情況的資料給操作者，以提高生產的效率。我們武漢市合眾電氣在提供客戶相關測試服務的豐富項目經驗，如何透過儀器所提供的信息，操作者可以充分了解被測物不合格是否因為操作不當所引起。
