試驗目的

導電回路電阻主要取決于斷路器動靜觸頭的接觸電阻，其大小直接影響通過正常工作電流時是否產生不允許的發熱，及通過短路電流時的切斷性能；它是反應安裝檢修質量的重要數據。

試驗接線

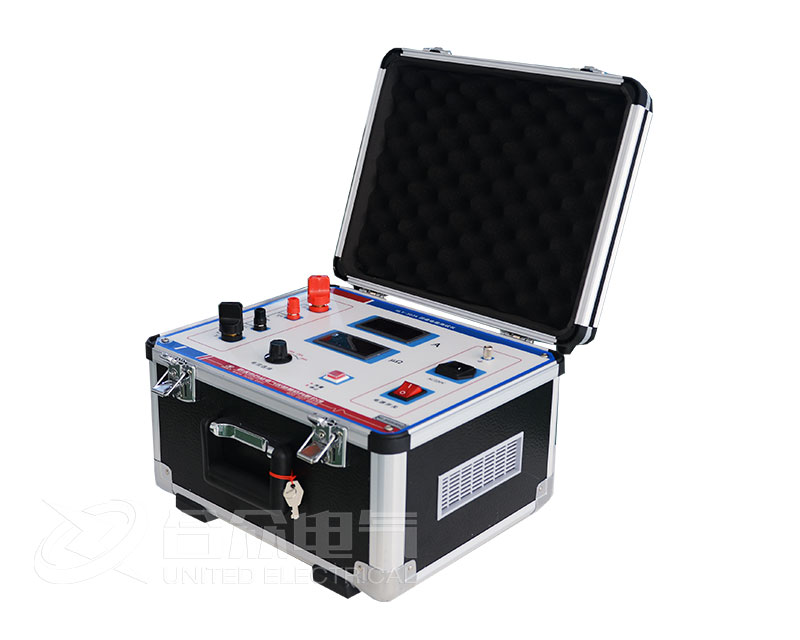

回路電阻測量?jì)x兩個電壓夾分別夾在一相上、下觸頭，兩個電流夾分別央在電壓夾外側，且兩央子不能相碰 (電壓夾，電流夾同極性)；

試驗在合閘狀態下進行；

試驗電流不小于100A。

試驗結果判斷

真空斷路器：運行中自行規定，建議不大于1.2倍出廠值。

SF6斷路器：運行中，回路電阻值不大于出廠規定。

廠家標準參考《大唐電力設備交接和預防性試驗規程》Q(chēng)/CDT 107 001-2005。
